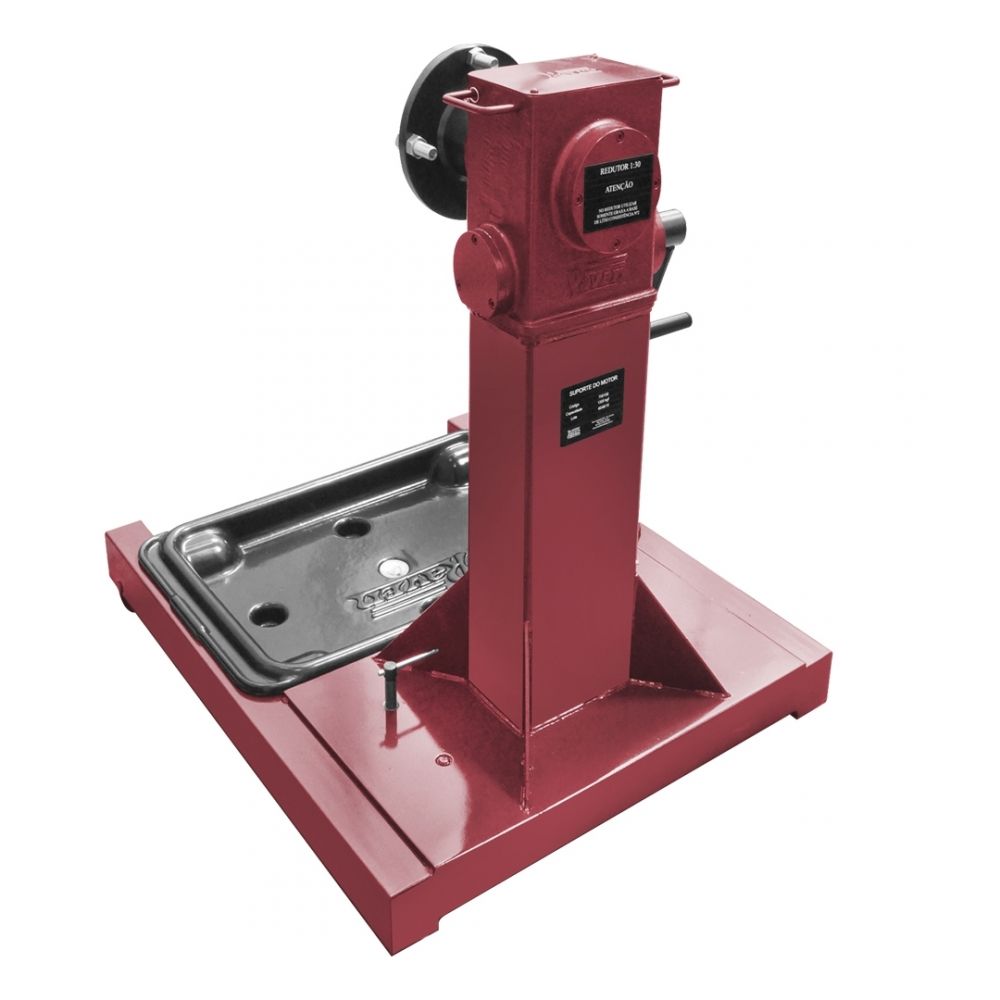

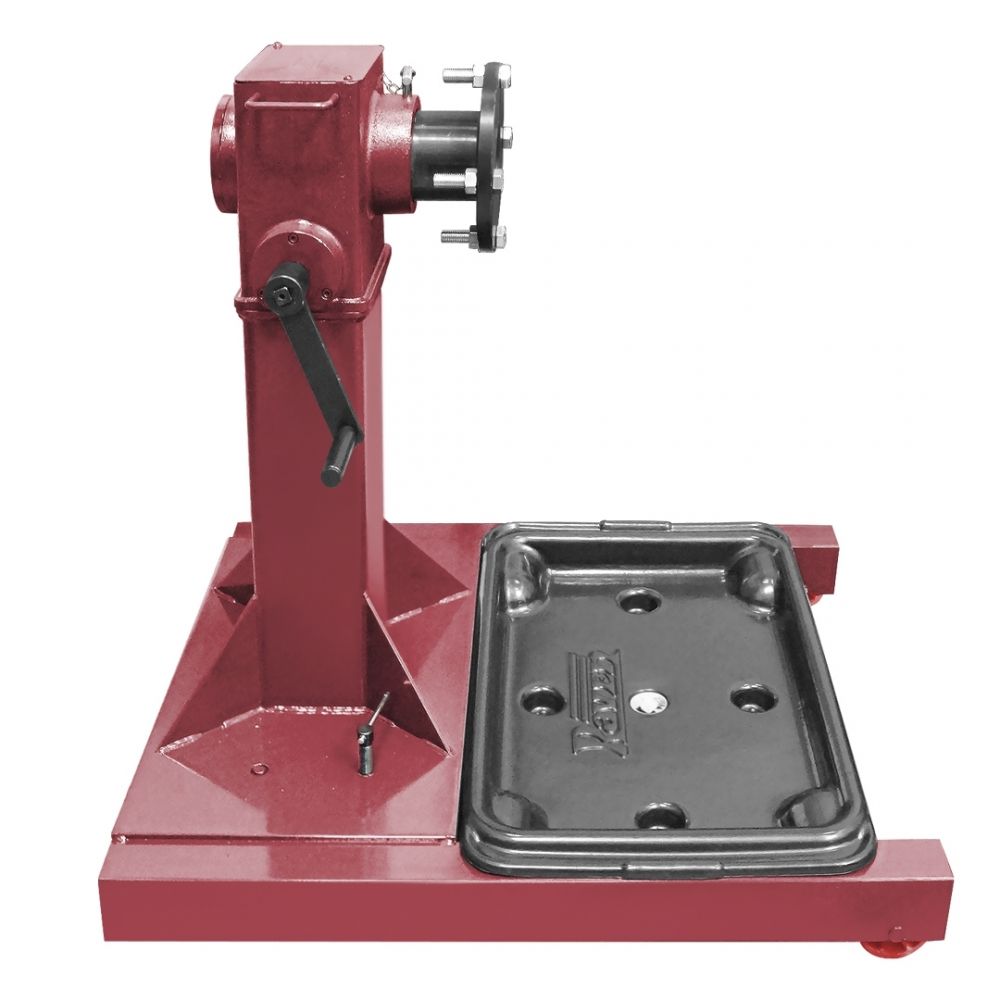

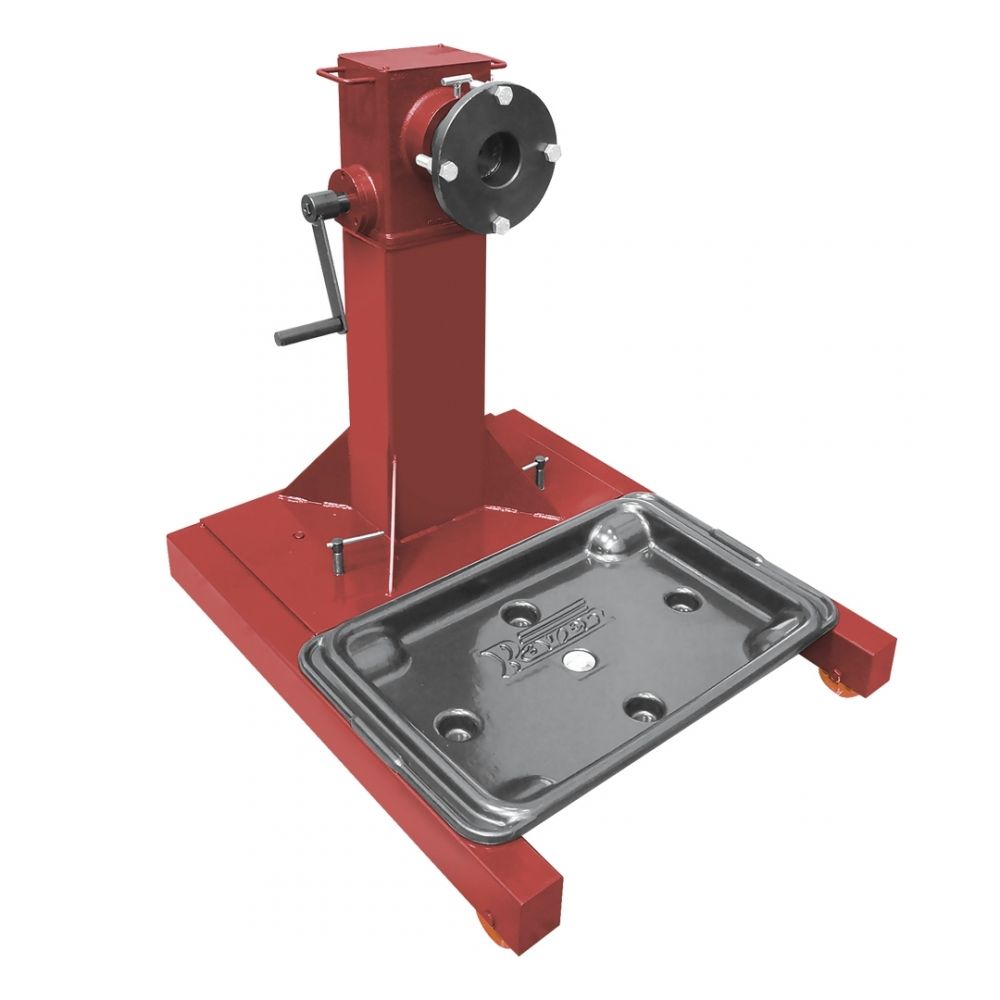

Suporte Fixação Manual Motor e Transmissão 700100 Raven (Cód. 069880)

CARACTERÍSTICAS:

- Marca: Raven.
- Referência: 700100.


- Necessita placas acessórias específicas para os motores, caixas de transmissão e diferenciais a serem fixados.


Dimensões:

- Comprimento: 1090mm
- Largura: 915mm
- Altura: 1040 mm.
- Carga máxima suportada: 1.300 kgs.
- Redução: 30:1.
- Raio livre para giro: 880 mm.
- Raio do flange de fixação: 125 mm.
- Distância entre os centros dos furos de fixação no flange: 218 mm.
- Peso: 175,5 Kg



Relacionamento com Ferramentas:



700101 - Bandeja acessória para suporte 700100 usada para coletar o óleo que pinga durante a manutenção de motores, diferenciais e caixas de transmissão.



700301 - Placa acessória para fixar os motores Mercedes-Benz OM-314 e OM-364 aos suportes 700100 e 700200.



700303 - Placa acessória para fixar as caixas de transmissão Mercedes Benz G 2/24, G 3/50, G 3/60, G 3/61 aos suportes 700100 e 700200.



700305 - Placa acessória para fixar as caixas de transmissão ZF 16S 130, 16S 190, 16S 1550 e 16S 1650 aos suportes 700100 e 700200.



700306 - Placa acessória para fixar os diferenciais Scania R751 e R752 aos suportes 700100 e 700200.



700309 - Placa acessória para fixar os motores MWM 229, Acteon 2V/4V, MaxxForce 3.2 e X-10 (série 10) aos suportes 700100 e 700200. Código MWM 9.610.0.690.011.6. Obs.: A aplicação dessa placa pode ser ampliada ao utilizar os acessórios 700310 e 700338 (MS 3.9/4.1).



700310 - Acessório da placa 700309 para fixar nesta os motores MWM Sprint (4 e 6 cil.) mecânico e eletrônico e NGD 3.0. Código MWM D7000601C1.



700314 - Placa acessória para fixar os motores Mercedes Benz OM-447 e 457 aos suportes 700100 e 700200.



700318 - Placa acessória para fixar os motores Cu mmins Série C (6 cil.) e ISC 8.3 (eletrônico) aos suportes 700100 e 700200.



700319 - Placa acessória para fixar os motores Cu mmins série B (4 cil.) e ISB Interact 4.0/6.0 (eletrônicos) aos suportes 700100 e 700200.



700320 - Placa acessória para fixar os motores Mercedes-Benz OM-352 e OM-366 aos suportes 700100 e 700200.



700321 - Placa acessória para fixar a caixa de transmissão ZF S5-680, aplicada em caminhões e ônibus Mercedes-Benz, aos suportes 700100 e 700200.



700322 - Placa acessória para fixar os motores Mercedes-Benz OM-904 e OM-906 aos suportes 700100 e 700200.



700325 - Placa acessória para fixar caixas de transmissão Scania G776, G777, GR800, GR801, GR870, GR871, GR880 e GR900 aos suportes 700100 e 700200.



700328 - Placa acessória para fixar as caixas de transmissão automáticas Allison séries 1000, 2000 e 2400 (usadas, opcionalmente, em modelos da Agrale, Mercedes-Benz e VW/MAN) e caixas Eaton aos suportes 700100 e 700200. Obs.: no caso das caixas Eaton, a fixação é feita pela tomada de força.



700329 - Placa acessória para fixar motores Scania DC11 03/04/07 e DSC12 Aos suportes 700100 e 700200.



700331 - Placa acessória para fixar o motor Iveco (motor 8210 - 13,7 litros), aplicado nos caminhões Eurotech e Eurotrakker, aos suportes 700100 e 700200.



700332 - Placa acessória para fixar o motor Volvo D12C aos suportes 700100 e 700200.



700334 - Placa acessória para fixar os motores Mercedes-Benz OM-611 e OM-612 aos suportes 700100 e 700200.



700335 - Placa acessória para fixar as caixas de transmissão Mercedes-Benz G-60 e G-85 aos suportes 700100 e 700200.



700336 - Placa acessória para fixar as caixas de transmissão Mercedes-Benz G-210, G-211, G-221 e G-240 aos suportes 700100 e 700200.



700342 - Placa acessória para fixar as caixas de transmissão ZF S5-420 (Ford F350, F4000, caminhões e ônibus Mercedes-Benz e ônibus VW 8-120 e 8-150), S5-680 (caminhões e ônibus Mercedes-Benz) e Mercedes-Benz G-56/6, G-60/6, G 86/6, G-210/16 e G-221/19 aos suportes 700100 e 700200.



700344 - Placa acessória para fixar o motor GM 2.8 turbodiesel CTDI (versões de 180 e 200 cv) (S10 e TrailBlazer 12>) aos suportes 700100 e 700200.



700345 - Placa acessória para fixar o motor Mercedes-Benz 2.2 16V biturbo diesel OM651 aos suportes 700100 e 700200.



700346 - Placa acessória para fixar os motores Land Rover V8 (gasolina e diesel) aos suportes 700100 e 700200.



Informações Técnicas

Modelo do Produto	700100
Marca do Produto	Raven
Código de Barras	7898540994971
Meses em Garantia	6
